Tutoriel de traitement d'image du ciel profond : petites galaxies

Publié : 29 mars 2018 12:00
par frédogoto
Edit admin : sujet épinglé pour une meilleur accessibilité
Préambule

Ce sujet explique par le menu une des façons de faire possible pour le traitement d’image de galaxie (de petite taille) acquise par un CMOS couleur et très sensible
Le sujet original ( viewtopic.php?f=3&p=58251#p58251 ) édité par Bruno traitait d’un compte rendu d’utilisation d’une caméra rapide : ASI294MC-Pro, sur lequel il a mis à disposition son image brute d’empilement

Ce sujet ne parle pas du prétraitement, (calibration, alignement empilement) mais du traitement de l’image et de la façon à faire « surgir » les détails et les couleurs de ces images issue du prétraitement
Je ne disposais pas de la sérénité nécessaire pour faire cela, j’étais en pause déjeuné donc obligé d’être rapide, rétrospectivement il y aurait des chose a améliorer mais l’essentiel est la
L’image brute est la

https://www.avex-asso.org/filerun/wl/?i ... RO4KUqmlHO

• Le sujet original en donc été amputé après coup de ses messages à partir du bloc ci-dessous, ceci a été fait car il m’a été rapporté que ce tuto présentait un certain intérêt et qu’il serai judicieux de lui consacrer un fil dédié
• Je pars de principe que le lecteur connais les opérations de base dans pixinsight, tel que la manipulation de fichier, la disposition de menu élémentaire et quelques autres joyeuseté tel que les manipulation sur les masques


Lexique
FDC : Fond de ciel
ODCP : objet du Ciel profond
Bdb : Balance des blancs
deconvolution : opération théorique qui tend a restituer le signal s'il n'était pas affecté par l'atmosphère
pour les autre terme, rdv sur le lexique de l'astronomie amateur
___________________________________________________________________________________________________


import de l'image dans pixinsight 1.8 ( liens de dl : https://www.avex-asso.org/filerun/wl/?i ... RO4KUqmlHO )
1 recadrage (léger pour éviter les effet de bord dû à l'empilement)
2 auto histogramme (pour neutraliser vite fais les couleurs)
3 et extraction du FDC (notez le degré de la fonction) (j'ai fait un peu plus de 10 essais avant de trouver le bon réglage et encore, ce n'est pas parfait)

Niveaux

Publié : 29 mars 2018 12:14
par frédogoto

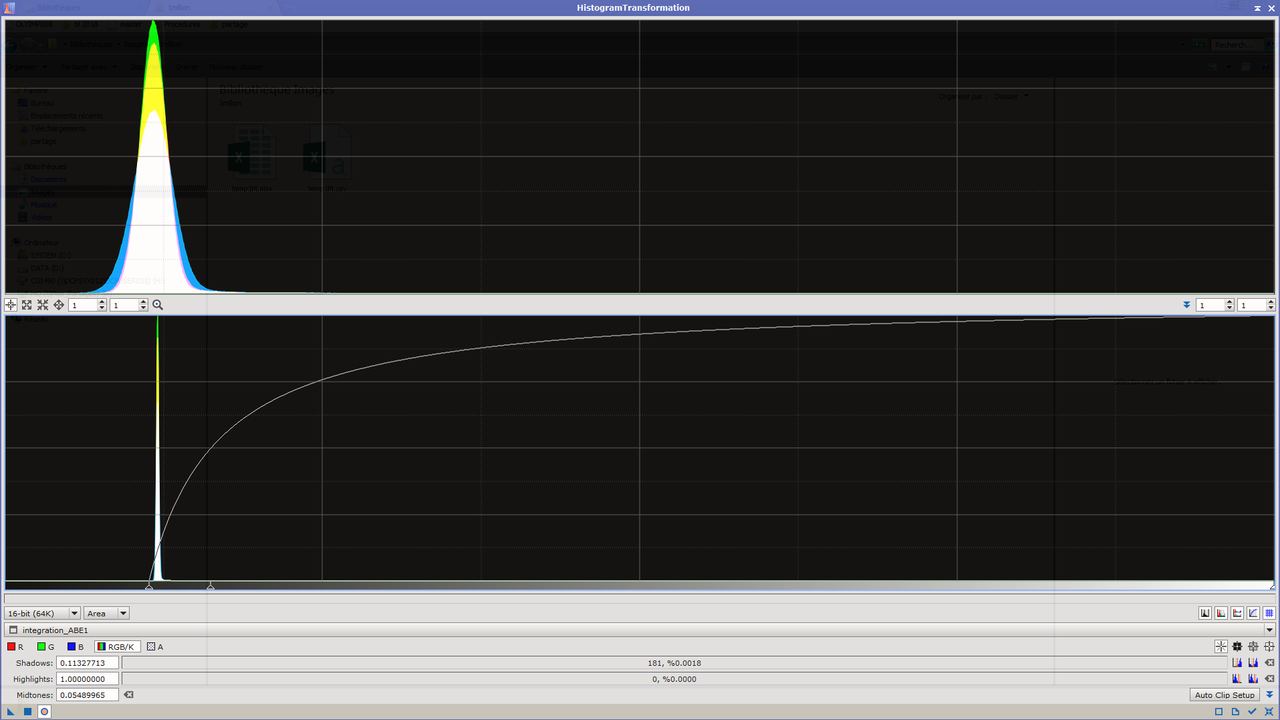

délinéarisation (autrement dit courbe et niveau)

examen de l'image

Publié : 29 mars 2018 12:17
par frédogoto
zoom à 100% : les étoiles sont un peu allongées

deconvolution 1

Publié : 29 mars 2018 12:18
par frédogoto

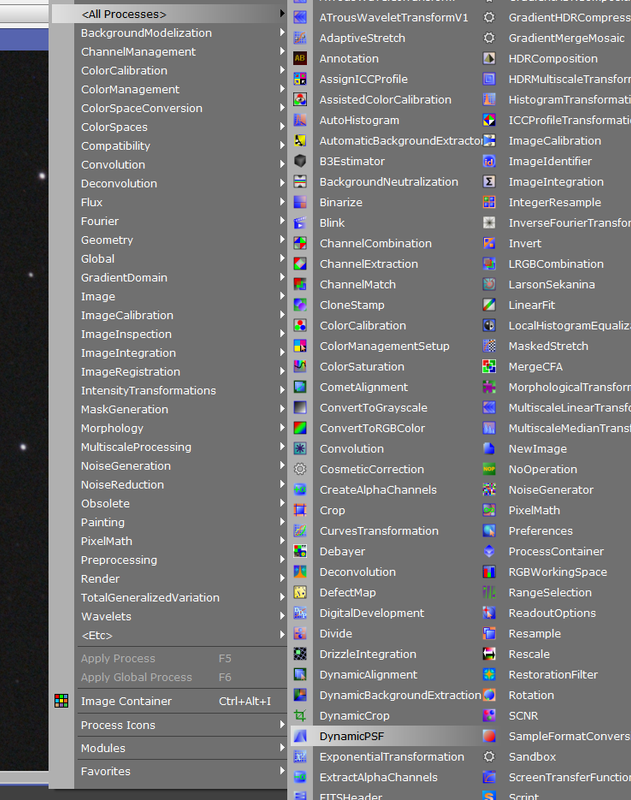

on va corriger cela (et accentuer les détails) : pour cela on va créer une étoile type

deconvolution 2

Publié : 29 mars 2018 12:26
par frédogoto
ont electione des étoiles un peu partout dans le champs non saturée*
et on clique sur l'icone " photo", cela synthétise une étoile type

*des étoiles non saturée ce sont des étoiles dont la luminosité n'est pas écrasée par le blanc au centre : elle doivent ressembler à de billes, pas à des disque

deconvolution 3

Publié : 29 mars 2018 12:31
par frédogoto
je duplique une zone type de ton image pour ne pas faire de calcul de deconvolution d'essais trop long

deconvolution 4

Publié : 29 mars 2018 12:35
par frédogoto

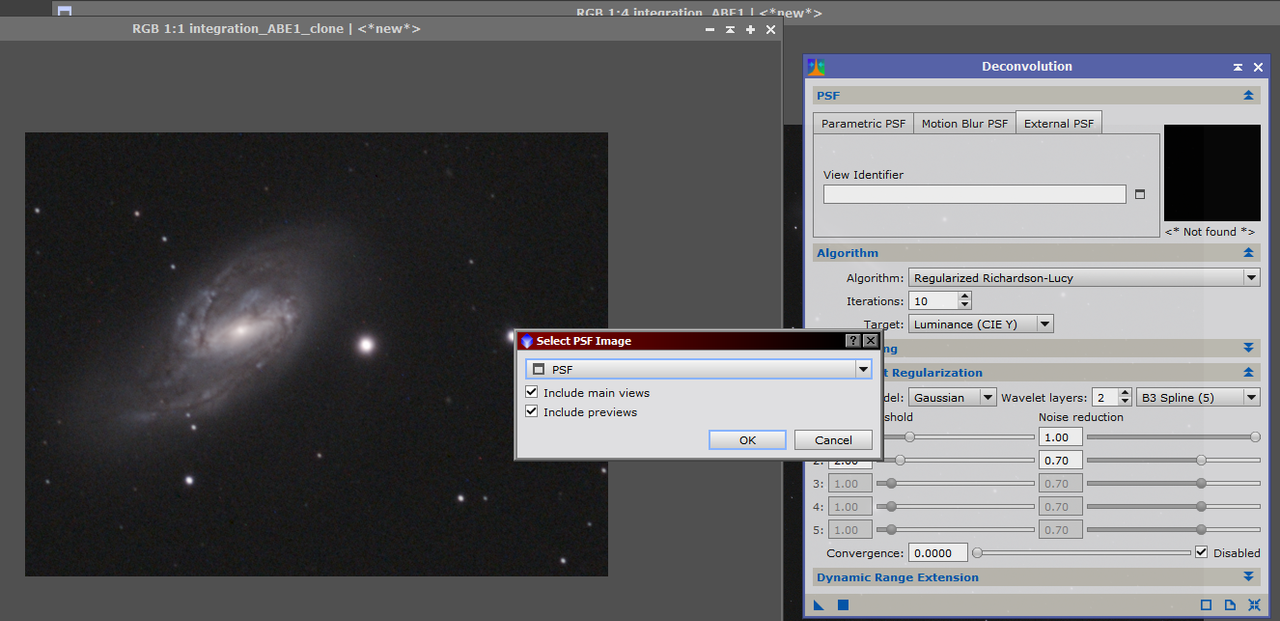

on va dans deconvolution puis external psf (on choisi notre étoile synthétique)

deconvolution 5

Publié : 29 mars 2018 12:46
par frédogoto

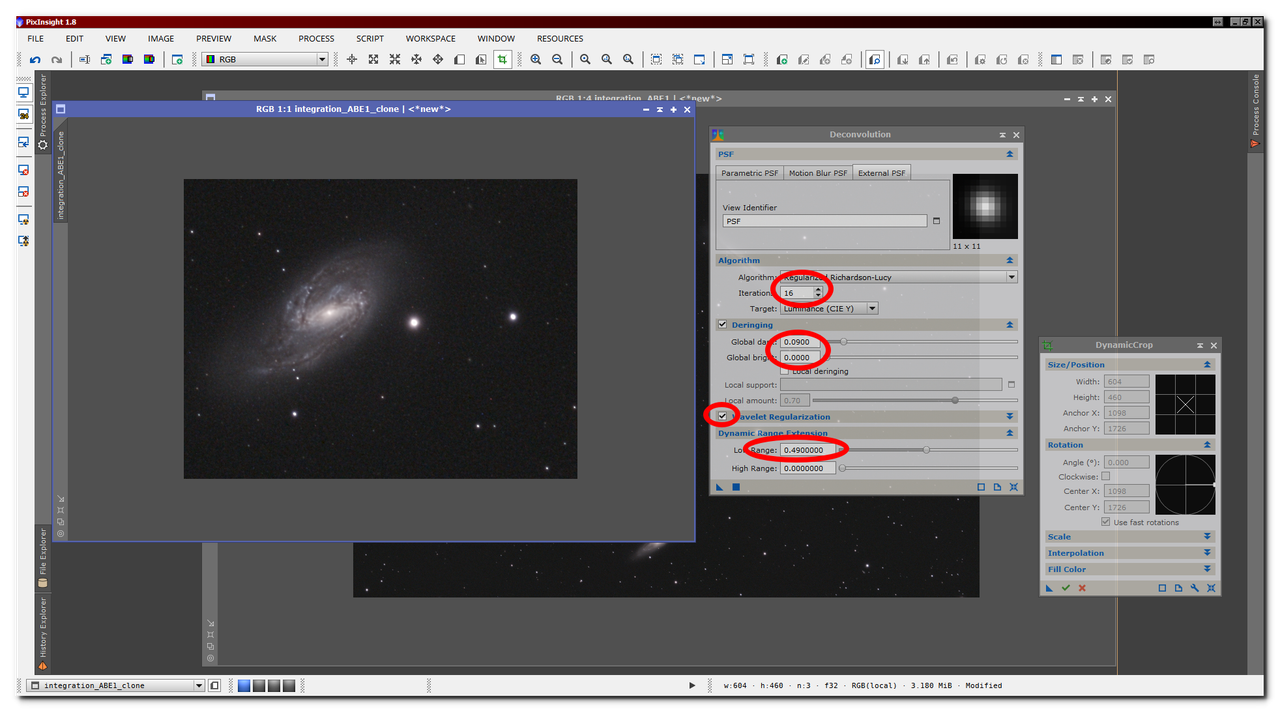

apres pas loin d'une cinquantaine d'essais - erreur :
j'arrive à ces valeurs
la valeur low range est la valeur des niveau lumineux en deçà de laquelle l'algorithme n'est pas appliqué, une façon de limiter la monté du bruit sur le fdc
nb après avoir fait la capture d'écran j'ai rehaussé la valeur a 0.69

deconvolution 6

Publié : 29 mars 2018 12:53
par frédogoto
on applique à l'ensemble de l'image et on vérifie en zoomant que cela n'a pas causé de dommage collatéraux sur les autres partie importante de l'image

avant apres


Contraster locaux 1 : Masque

Publié : 29 mars 2018 12:59
par frédogoto

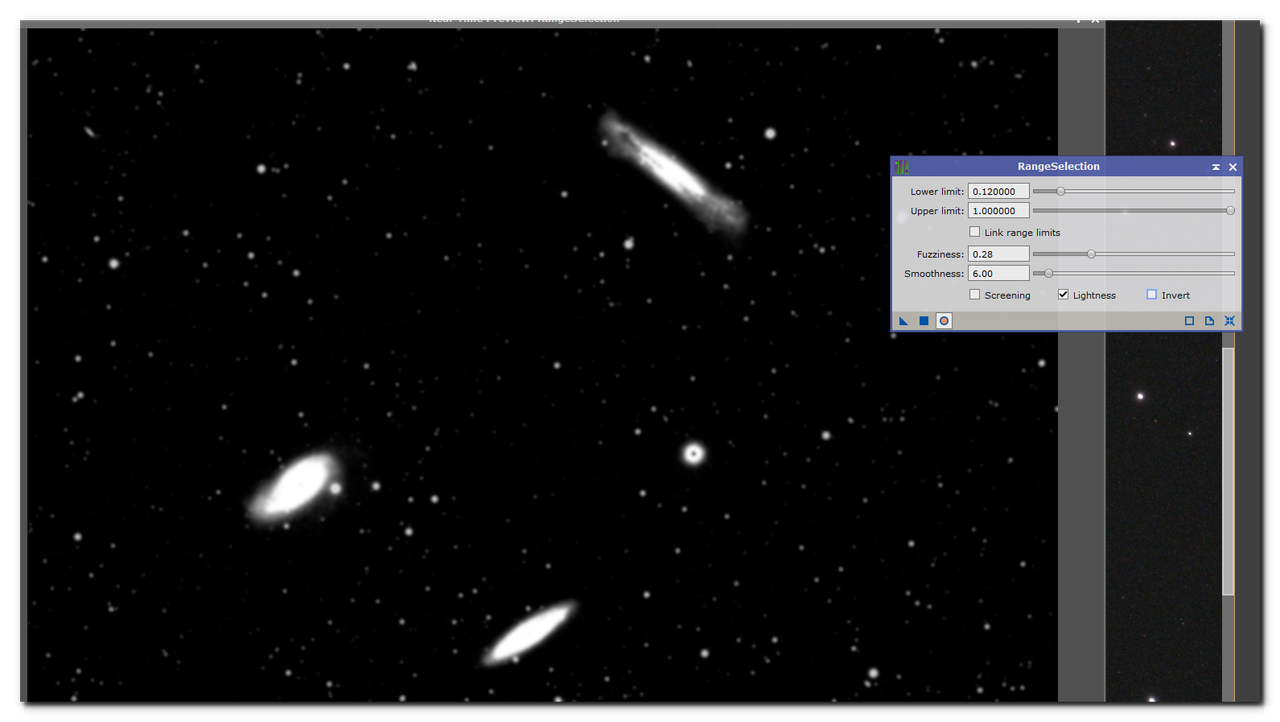

création d'un masque en mode range (pas en mode étoile) : on va rehausser les contrastes locaux mais cela a tendance a fortement faire monter le fdc : le masque de selection évite cela

CL masuqe , verification

Publié : 29 mars 2018 13:01
par frédogoto

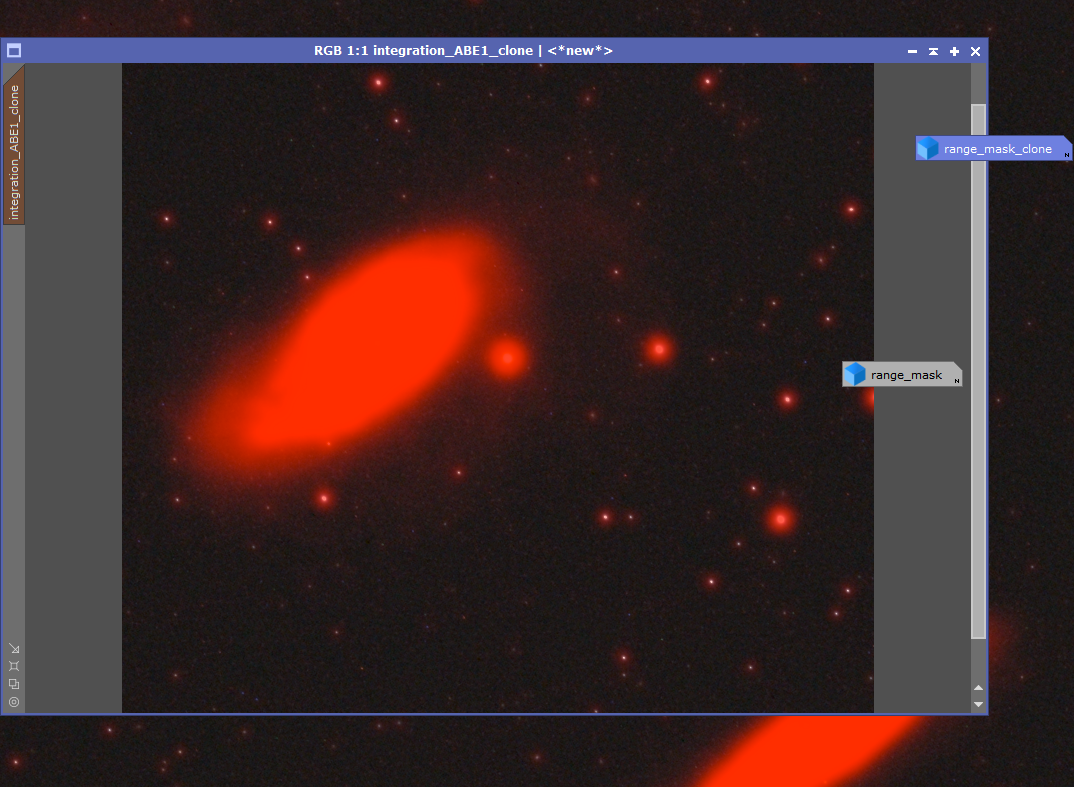

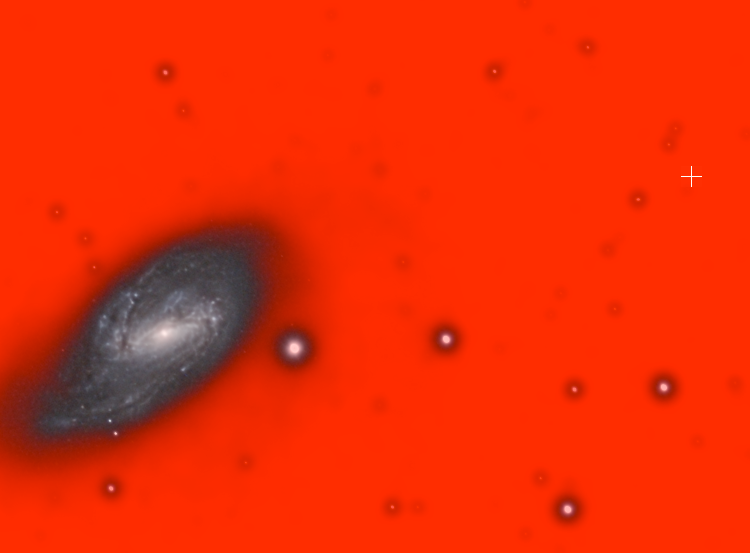

on verifie que le masque s'étend de manière conforme a nos attente (il masque le fdc mais pas les ODCP)

CL 1

Publié : 29 mars 2018 13:04
par frédogoto
puis on lance le model de contraste locaux

CL 2

Publié : 29 mars 2018 13:07
par frédogoto
la encore une série d'essais erreurs sont à prévoir. j'ajoute que le temps de calcul sur les vieux pc peuvent être assez long
ci dessous le résultat (environ 8 essais erreur)


debruitage

Publié : 29 mars 2018 13:21
par frédogoto
on revient au masque de tout à l'heure et on l'inverse

debruitage : optimisation

Publié : 29 mars 2018 13:23
par frédogoto

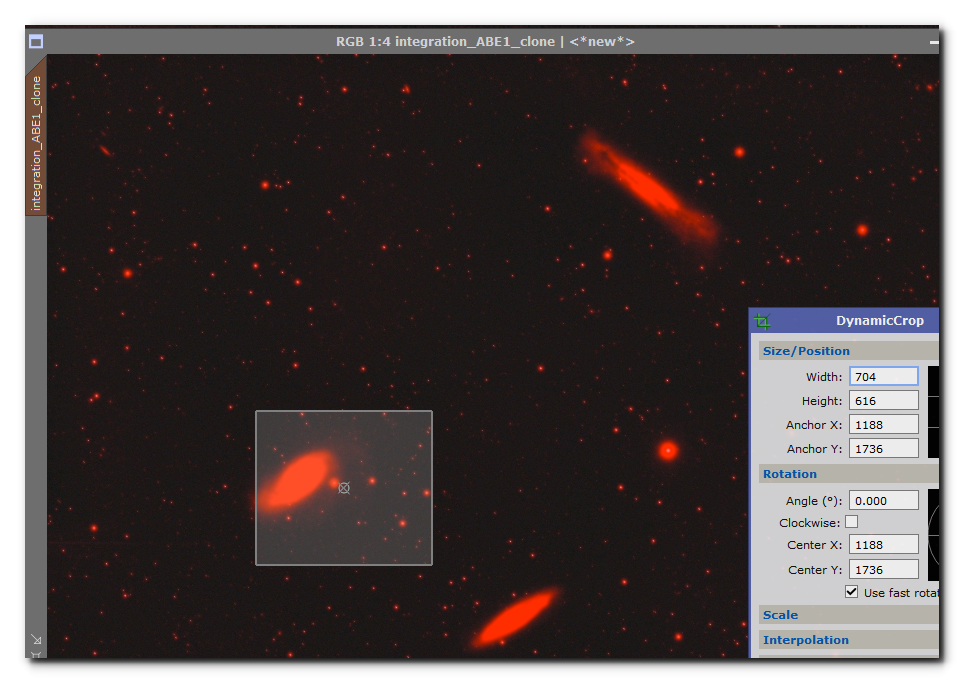

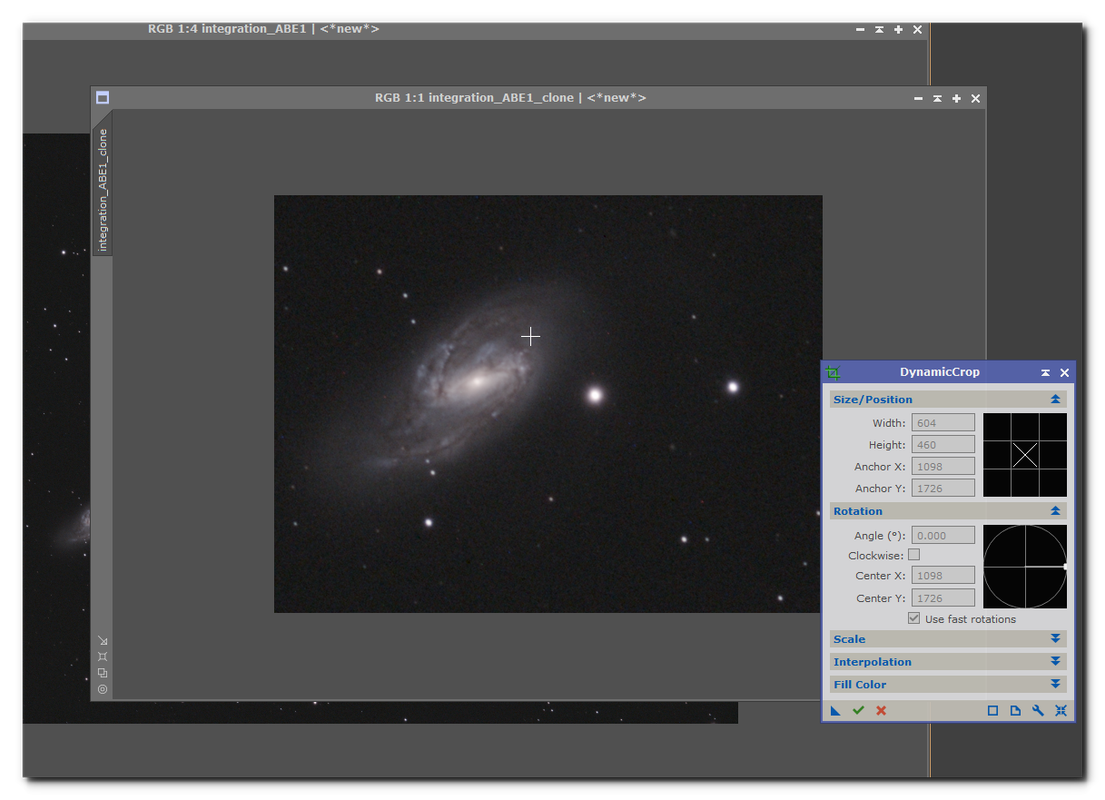

je duplique l'image sur laquelle j'applique le masque (qui n'est pas copié pdt la duplication et je recadre l'image car je vais encore faire de nombreux essais erreur avec le tgv denoise

Re: Nouvelle Caméra ZWO, premiers pas

Publié : 29 mars 2018 13:27
par frédogoto
...ce qui nous permet de bosser et faire des éssais plus vite

Re: Nouvelle Caméra ZWO, premiers pas

Publié : 29 mars 2018 13:32
par frédogoto

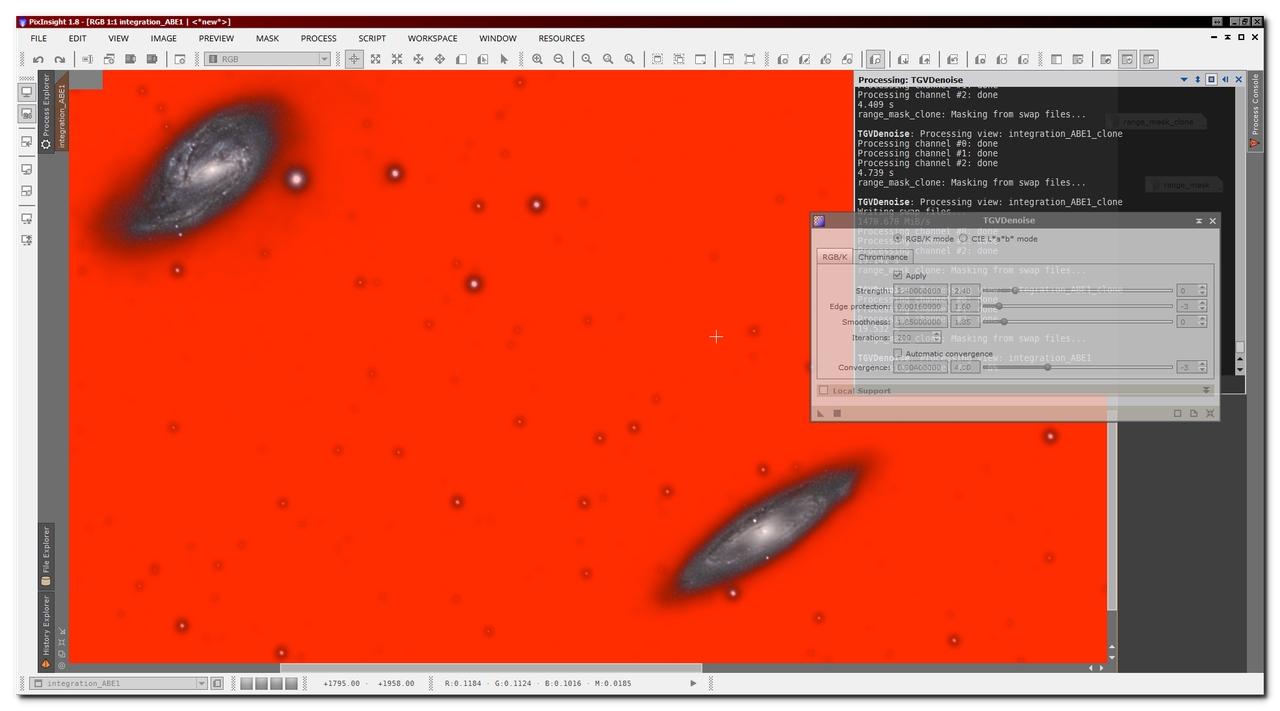

apres plusieurs essais je suis arrivé a ces valeurs (j'ai masqué la visu du masque pour plus de confort)

et j'applique le tout sur la grande image....
avant apres
...

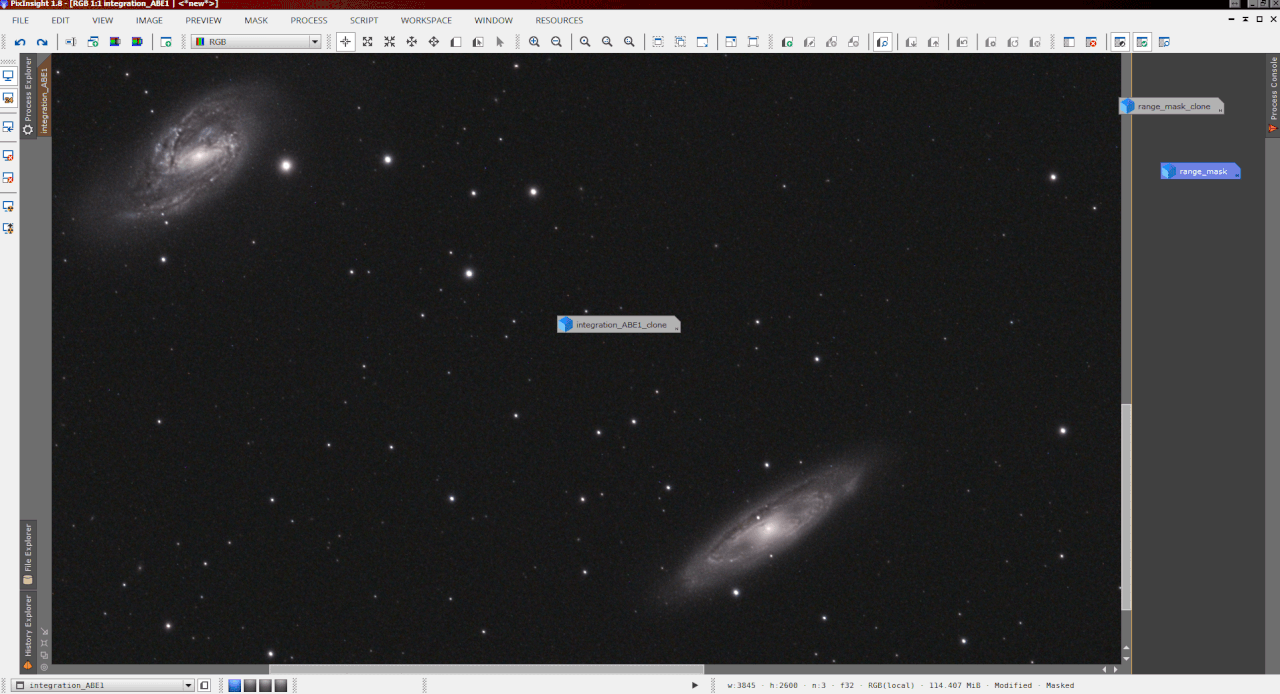

je revien sur ma petite vignette et j'inverse le masque : maintenant on va débruité les parties lumineuses de l'image


apres 9 essais erreurs :

j'applique ensuite à la "grosse image"
le calcul est un peu long

Re: Nouvelle Caméra ZWO, premiers pas

Publié : 29 mars 2018 13:54
par frédogoto
au finale, depuis l'extraction du FDC on a



finalisation pig

Publié : 29 mars 2018 14:00
par frédogoto
legere action sur la courbe rouge (mid tone 0.52) pour virer une légère dominante rosatre

un peu de couleur

Publié : 29 mars 2018 14:18
par frédogoto

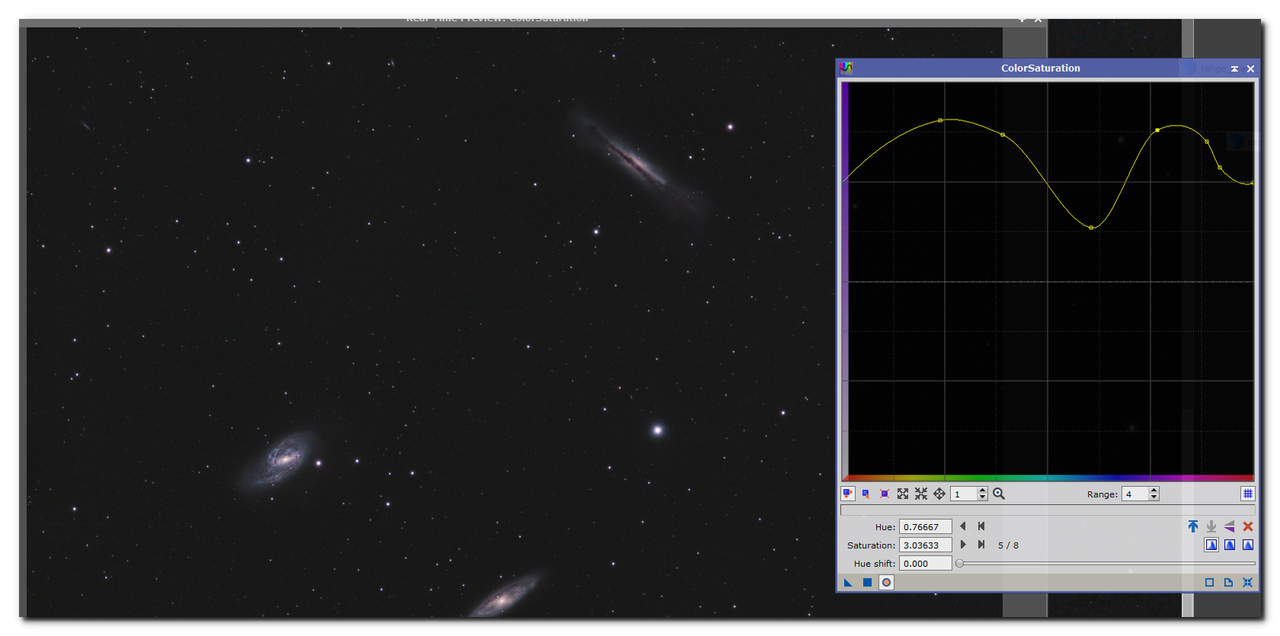

la saturation, selective..
j'évite de trop saturer les bleu et les rouges mais n'hésite pas sur les autres couleurs moins présentes
NB, j'ai laissé le masque actif pour éviter de bruiter la chrominance du fdc


photoshop :

Publié : 29 mars 2018 16:03
par frédogoto
j'importe l'image dans photoshop en tif 16bit
(j'ai au préalable sauvegardé l'image en xisf 32 bit)

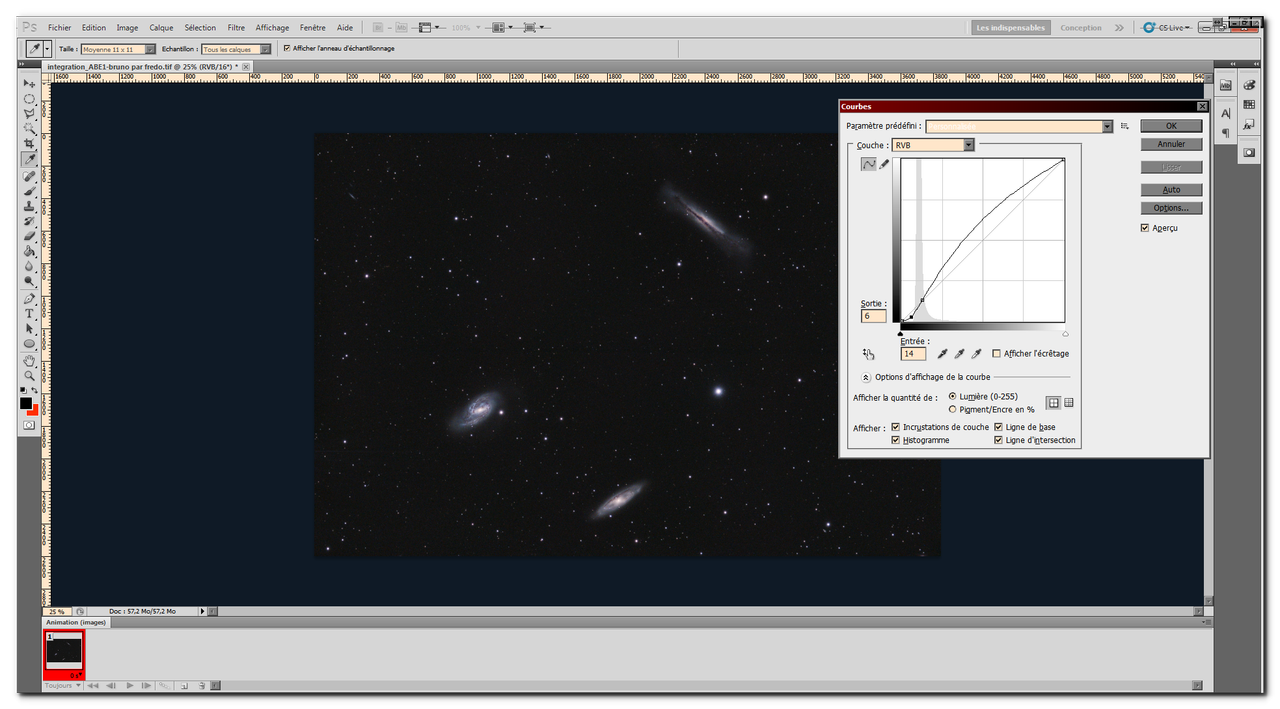

je fait les niveau (entrée 3) et je joue sur les courbe pour "puncher" tout ça
j'ai également désaturé les magentas (qui étaient trop prononcé a mon gout, donnant parfois un aspect violacé à l'image)

finalisation

Publié : 29 mars 2018 16:09
par frédogoto
j'applique un léger antibruit

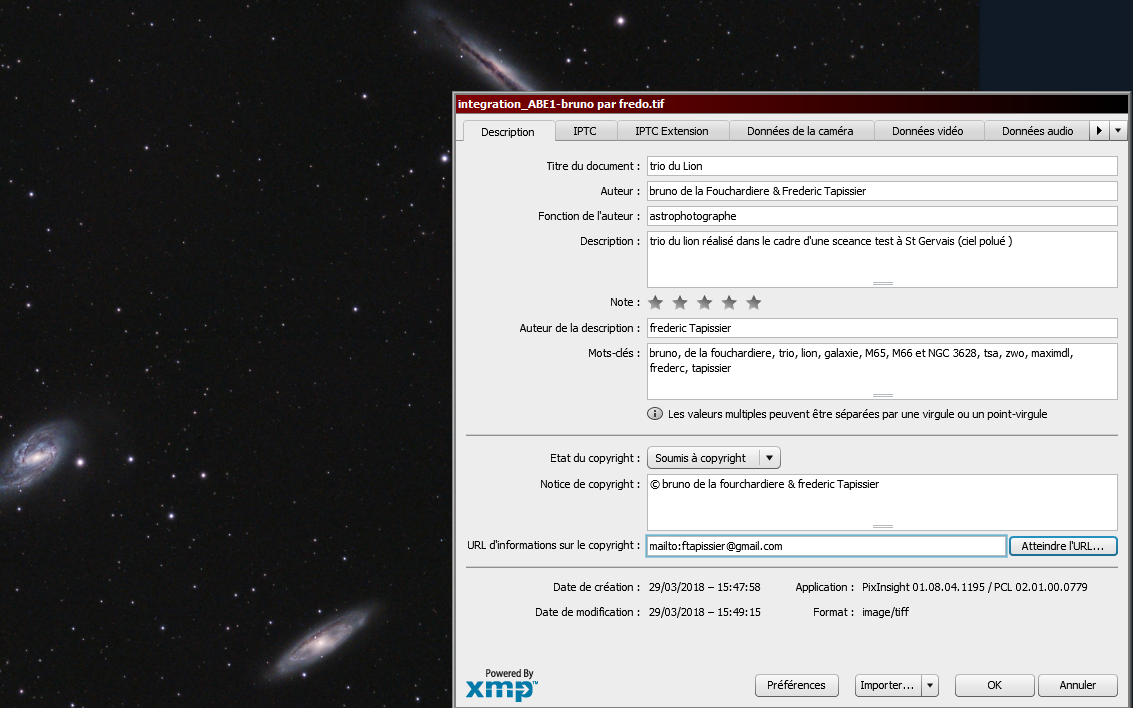

je remplis consciencieusement les meta de l'image (c'est indexé par les outils de recherche pc et internet)

Re: Nouvelle Caméra ZWO, premiers pas

Publié : 29 mars 2018 16:15
par frédogoto
sauvegarde + export....

le liens
1• le jpg photoshop à 100% ( 8bit ) 3mo : https://goo.gl/6M7G6t
2• le tif photoshop à 100% ( 16bit ) 45 mo : https://goo.gl/WU1adg
3• le xisf pixinsight à 100% ( 32bit ) 87 mo : https://goo.gl/7vZMjL

ouf !

Re: Nouvelle Caméra ZWO, premiers pas

Publié : 29 mars 2018 17:13
par supaii
Impressionnant la maîtrise
The amazing Fred

Re: Nouvelle Caméra ZWO, premiers pas

Publié : 29 mars 2018 19:36
par Xavier
supaii a écrit :
29 mars 2018 17:13
Impressionnant la maîtrise
The amazing Fred
Tout pareil !

Re: Nouvelle Caméra ZWO, premiers pas

Publié : 29 mars 2018 20:21
par falcon900b
wowwww sacré tuto !!!!!! il est à classer celui là !!!!
pour "quelques images" ça envoie sérieusement du couscous !!!!
t'aurai pu me dire pour les bagues Bruno, je t'aurai fait ça avec plaisir ;)

Re: Tutoriel de traitement d'image du ciel profond

Publié : 30 mars 2018 12:23
par Xavier
Et avec les compléments ajoutés ça envoi du bois !
Merci Frédo
(Yapuka acheter Pix :D )

Re: Tutoriel de traitement d'image du ciel profond

Publié : 30 mars 2018 13:54
par frédogoto
juste pour etre bien clair : il s'agit la d'un traitement adapté aux galaxies ou ODCP de petite taille. pour les grosses galaxies et / ou les nébuleuses, et / ou les images grands champs, le traitement sera différents.
je réécrirais d'autre tuto des l'occasion se présentera

Re: Tutoriel de traitement d'image du ciel profond

Publié : 30 mars 2018 14:22
par Dieter333
hello Frédo

super tuto

si je peux me permettre, à mon avis plutôt utiliser DBE à la place de ABE... plus simple te plus effeicace. en plus quand tu utilise un polynôme de degré 15 je ne vois pas à quoi cela peux correspondre.... normalement on se limite à un ordre 1 ou 2, on voit encore ce qu'on adresse comme type de courbe. et si on utilise ABE il faut utiliser plutôt de gros box sizes : 50 et +).

un autre petit détail : une déconvolution n'adresse normalement pas les étoiles mais seulement les objets, c'est une fonction qui est censée faire ressortir les détails en tenant compte de la forme des étoiles comme référence, pas à modifier la forme des étoiles puisqu normalment un masque d'étoiles est appliqué et que l'on ne travaille que sur les parties lumineuses des objets.

Re: Tutoriel de traitement d'image du ciel profond

Publié : 30 mars 2018 15:17
par frédogoto
j'ai voulu quelque chose de simple donc le ABE est plus simple, et surtout plus rapide
je t'invite de ton coté a DL l'image de bruno pour vérifier avec ton expertise qu'une autre solution que celle que j'ai fait est faisable et rapide
je n'ai pas mis 15° par plaisir : a chaque fois que j'augmente le degrée de la fonction, le fond de ciel gagne en uniformisation. Fait le test sur l'image de bruno, c'est très parlant :)
la déconvolution a aussi été faite sur les étoiles car si tu relis le tuto les étoiles sont allongée, j'ai donc souhaité réduire cet allongement
